适用对象
- 多专业机电与支吊架综合协调
- 建筑 / 结构 / 机电模型合模校核
- 安装关系与检修边界确认
协同需要统一哪些基准
BIM 协同先对齐坐标、标高、专业范围与模型版本，再进入碰撞检查与定版，而不是先比较“二维差、三维好”。
输入资料
- 各专业模型或图纸及版本信息
- 统一坐标与标高基准
- 支吊架设计范围与锚固边界
- 已确认的方案或深化前提
输出与边界
- 问题清单与调整说明
- 协调后的模型 / 综合关系说明
- 支撑深化与交付目录
边界：本页不提供在线 BIM 查看器，不生成未经审核的碰撞结论或材料数量。
示例示意

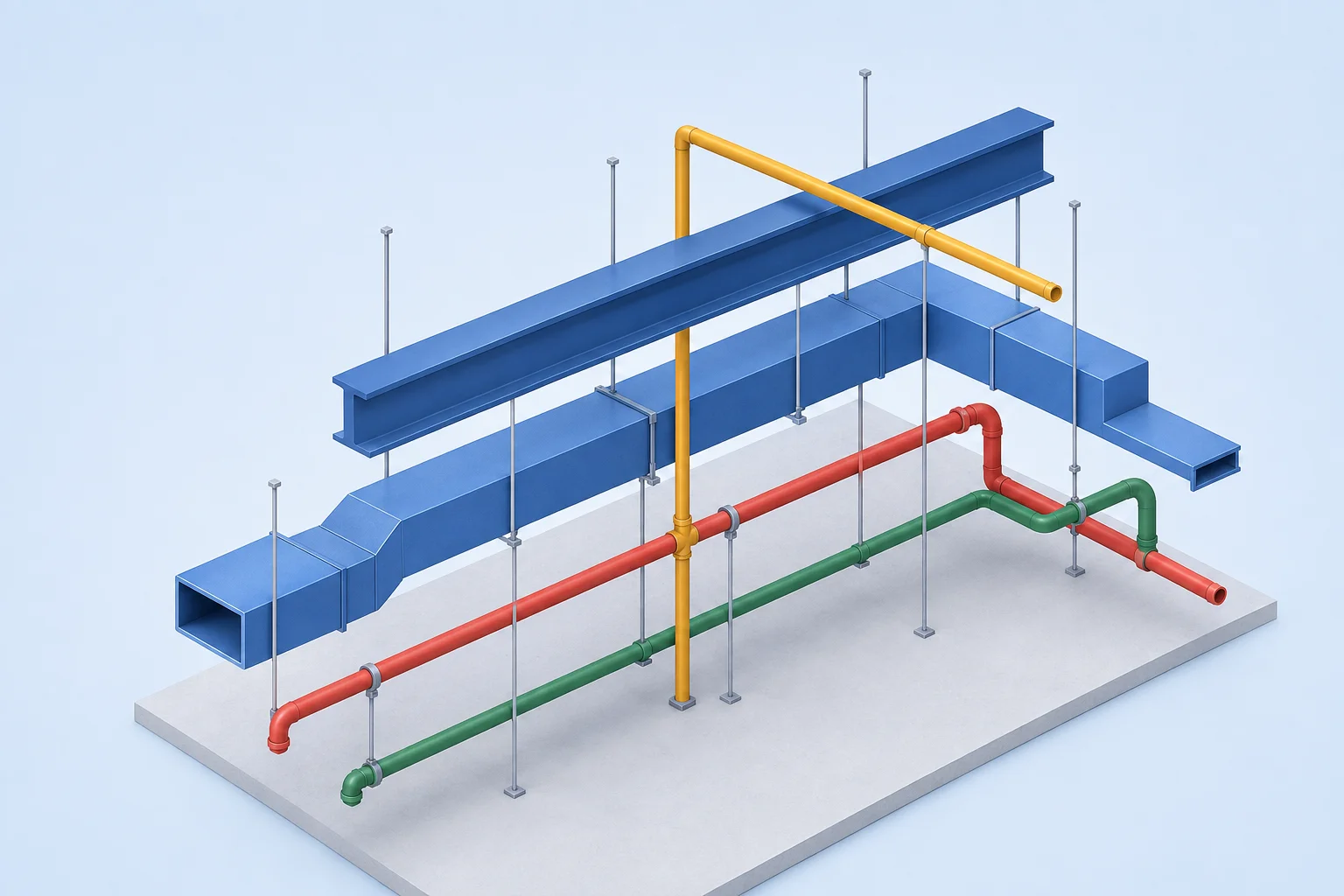

示意：统一环境中的专业关系，用于说明协同基准，不是实时图层开关。

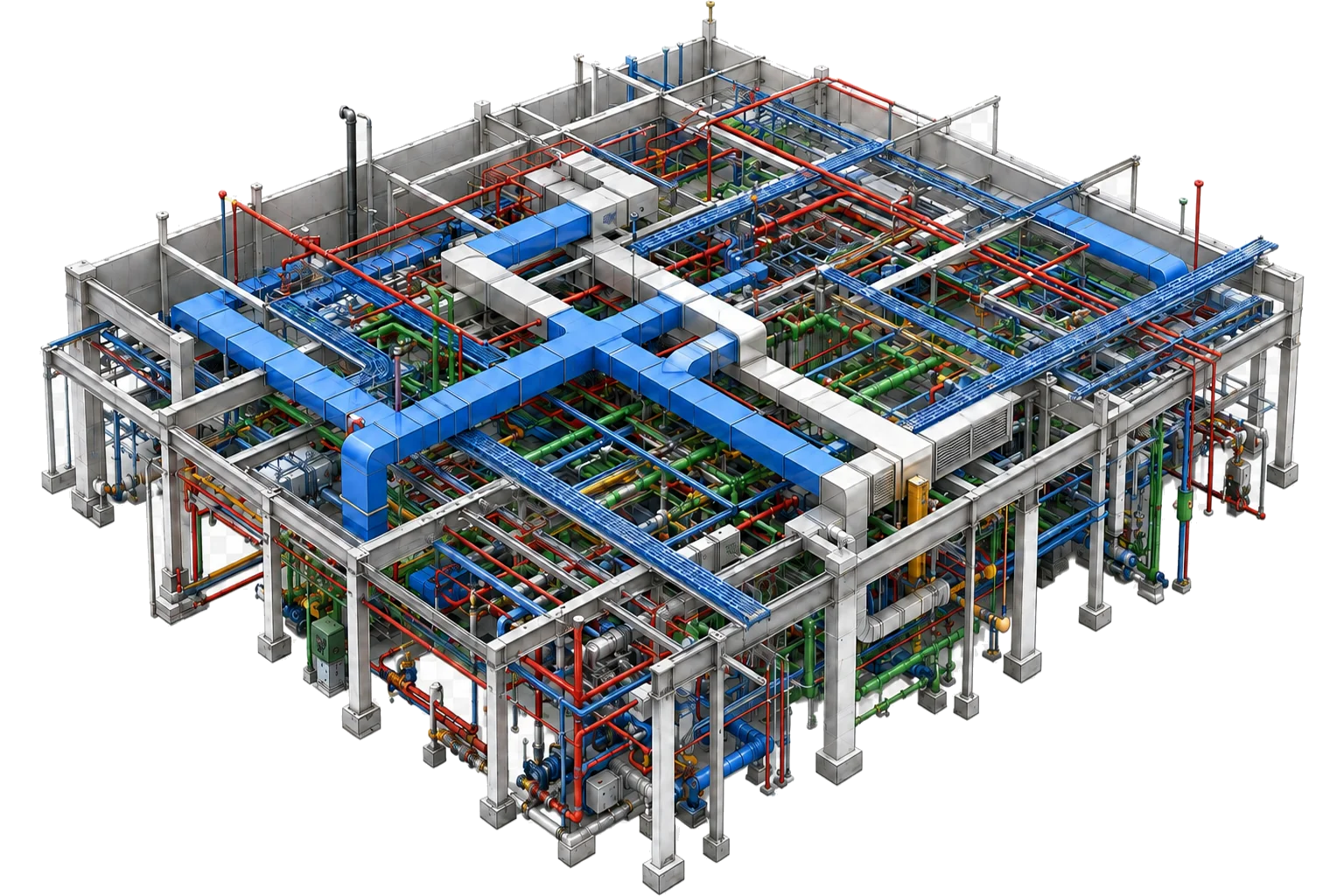

多专业模型之间的关系
综合模型展示专业并存关系；右侧图例为静态说明，不模拟图层选择。
专业图例
-
建筑
空间边界 / 机房净空
-
结构
梁柱楼板 / 可锚固边界
-
暖通
风管 / 风口 / 设备
-
给排水
给水 / 排水 / 雨水
-
消防
喷淋 / 消火栓
-
电气
桥架 / 电缆 / 设备
-
支吊架系统
承载 / 锚固 / 安装关系
问题定位、调整与复核
选择问题项后，热点与右侧说明同步更新。以下为方法示意，不代表已批准的项目结论。
示例示意

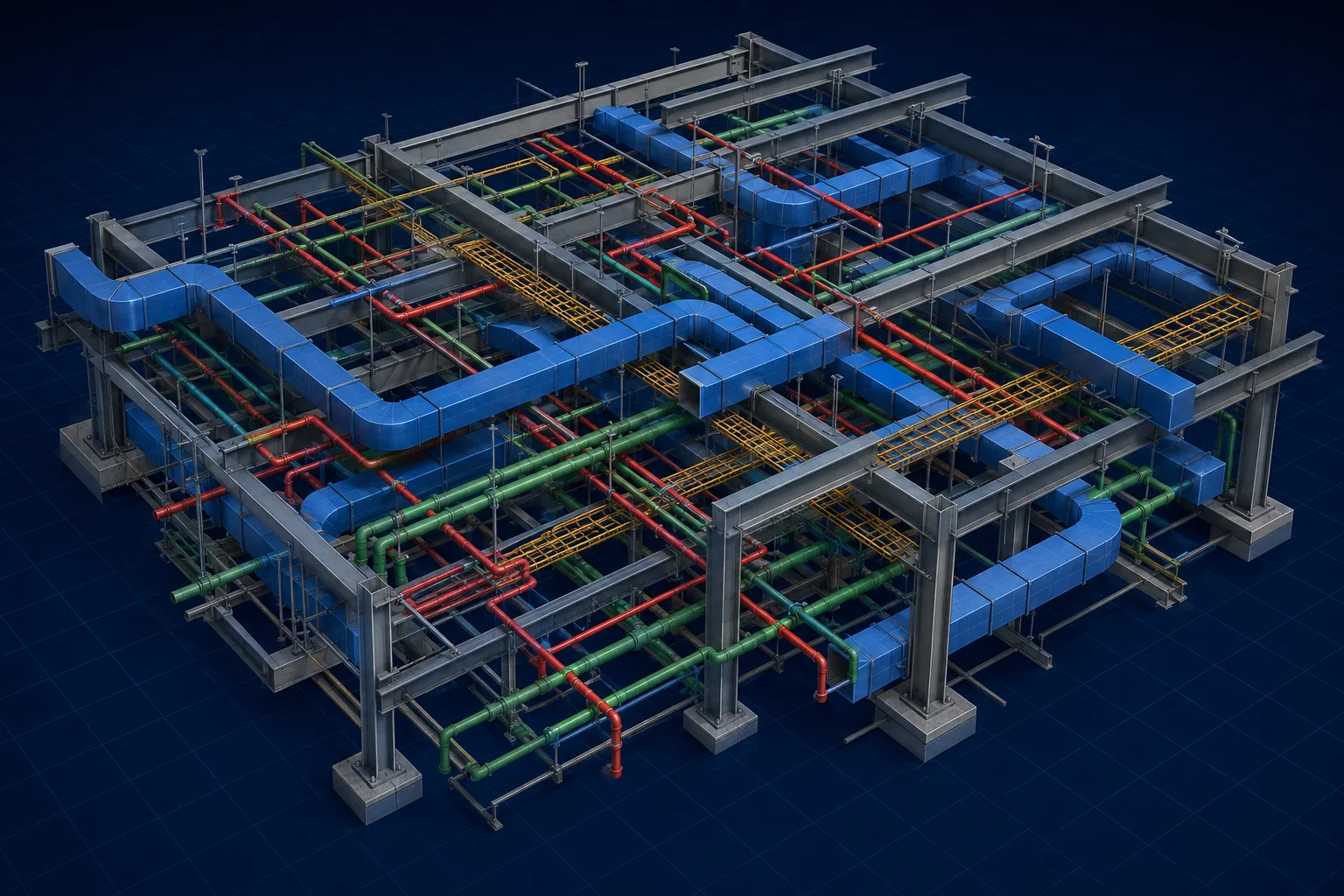

示意：问题热点对应同一综合模型中的检查位置。
01 · 风管 × 结构梁
- 发现问题
- 空间关系发生冲突
- 调整方案
- 调整路径 / 标高 / 结构边界
- 复核结果
- 问题闭合后进入定版复核
02 · 消防管 × 桥架
- 发现问题
- 管线与桥架安装层级冲突
- 调整方案
- 调整路由 / 高程 / 穿越顺序
- 复核结果
- 层级关系确认后更新模型

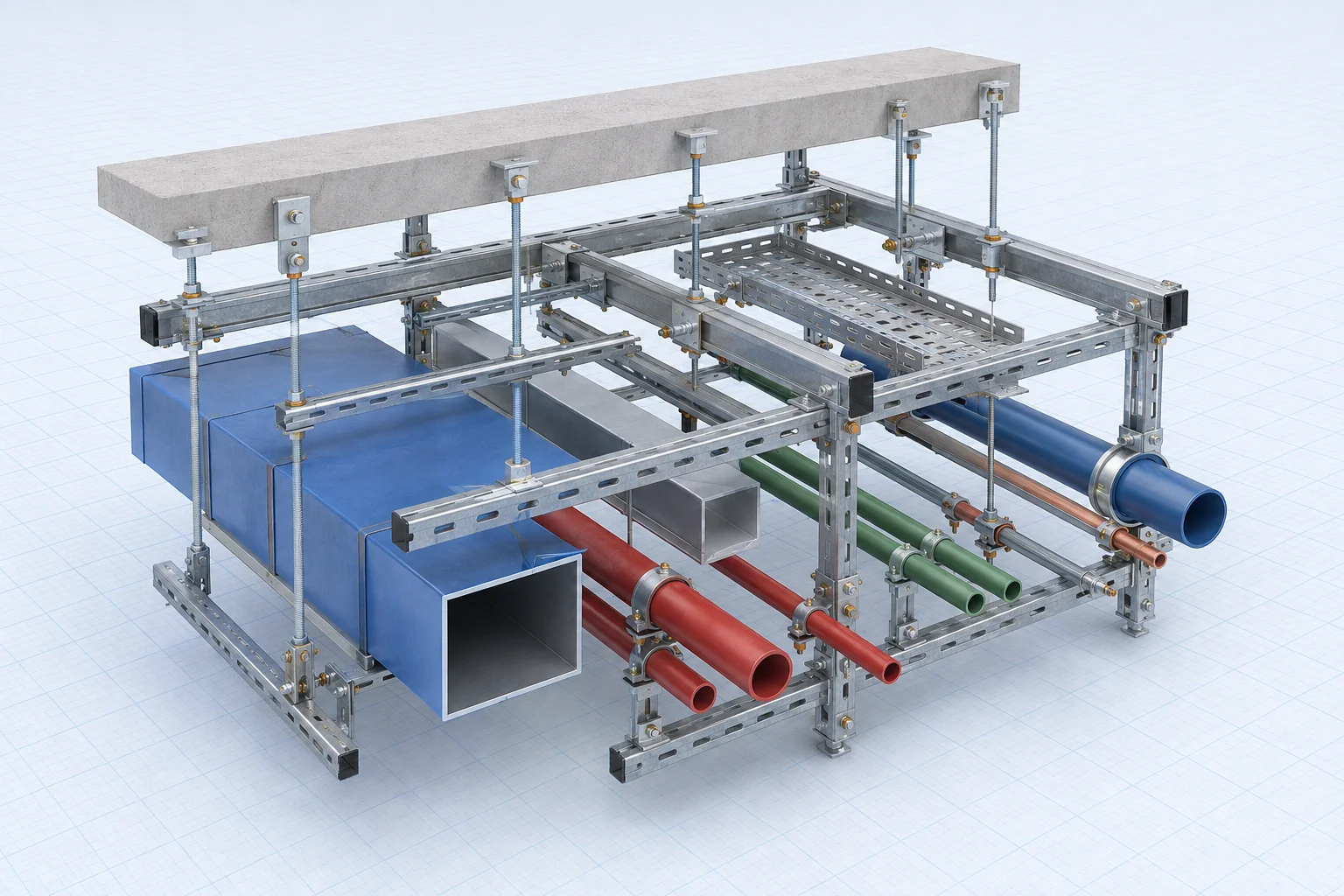

03 · 管线 × 支吊架
- 发现问题
- 支架位置影响管线通行
- 调整方案
- 优化支架位置 / 跨距 / 节点
- 复核结果
- 支撑与通行关系复核通过后定版
04 · 检修空间不足
- 发现问题
- 设备检修边界被占用
- 调整方案
- 释放检修区 / 重排邻近系统
- 复核结果
- 维护边界确认后关闭问题
从发现问题到定版
协同是持续闭环：发现问题、专业协调、模型修改与复核，直到形成可发布成果。本模块不自动轮播。
-
模型输入
建立专业模型、坐标与基础资料的协同基线。
-
碰撞检查
检查建筑、结构、机电与支吊架之间的空间关系。
-
问题标记
定位冲突位置，形成可追踪的问题项。
-
专业协调
明确调整原则、责任边界与协同顺序。
-
模型修改与支吊架深化
调整路由、标高、节点和支撑关系，并确认安装空间。
-
复核确认
重新检查模型并确认问题是否闭合。
-
定版输出
形成可用于工程交付的模型、图纸与数据目录。
协调成果如何进入交付
交付以可读目录说明为主；材料数量与规格不以整张小字表格位图代替。具体文件形式以项目约定为准。
BIM 模型
三维协调模型 / 支吊架模型。
综合协调图
专业关系 / 标高 / 空间协调说明。
深化施工图
平面 / 剖面 / 安装布置。

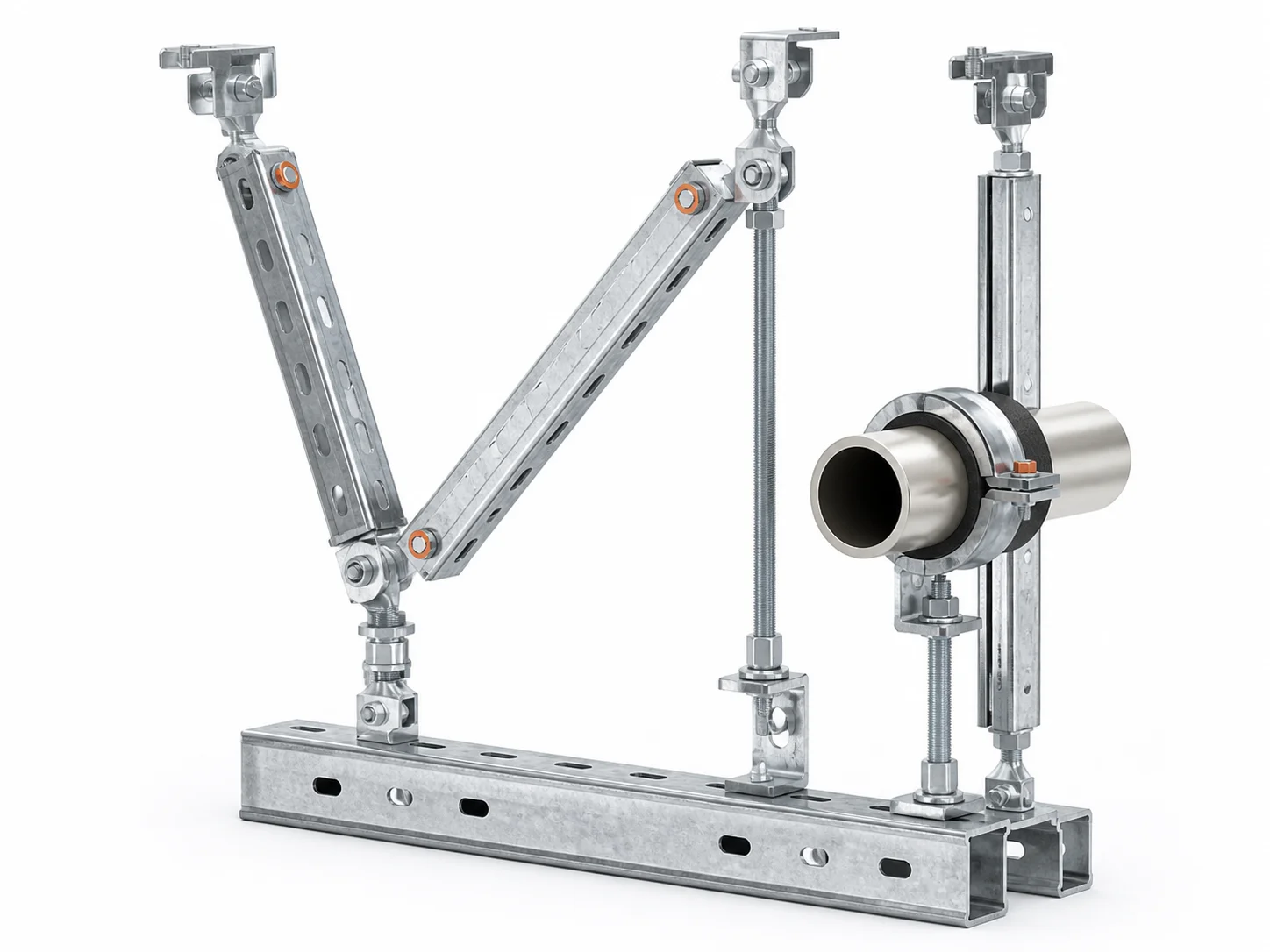

节点详图
支架节点 / 连接与锚固表达。
材料清单目录
型材 / 构件类别说明；数量以受控数据为准。
BOM / 生产配套
构件清单与生产配套数据范围说明。
