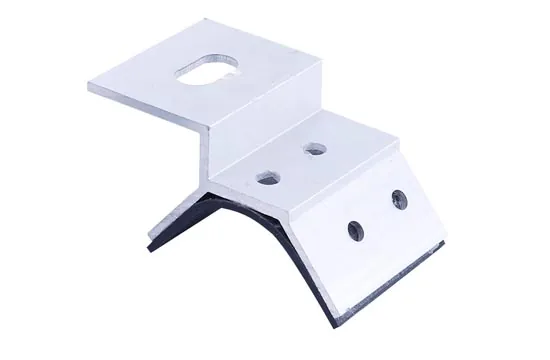

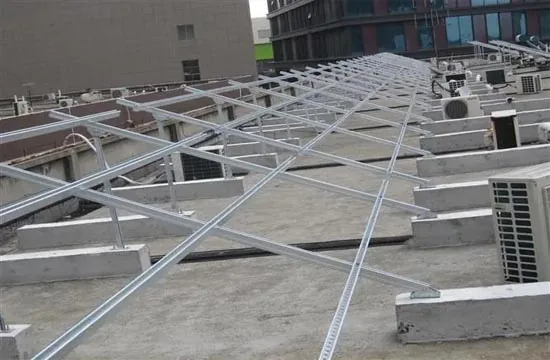

彩钢瓦夹具节点
彩钢瓦屋顶支架：夹具咬合波峰或锁边并锁紧于导轨，优先不穿透屋面板。
产品简介
匹配梯形瓦、角驰与直立锁边等板型，夹具 + 导轨减少穿透。
【PV-ROOF-01】在本系列中定位为常规供货与快速排产配置，适用于屋顶光伏支架体系中第 1 档典型工程边界。
彩钢瓦屋顶支架针对常见辊压板型配置专用夹具与铝合金导轨，优先非穿透夹持波峰或锁边，尽量不破坏屋面原有防水体系。

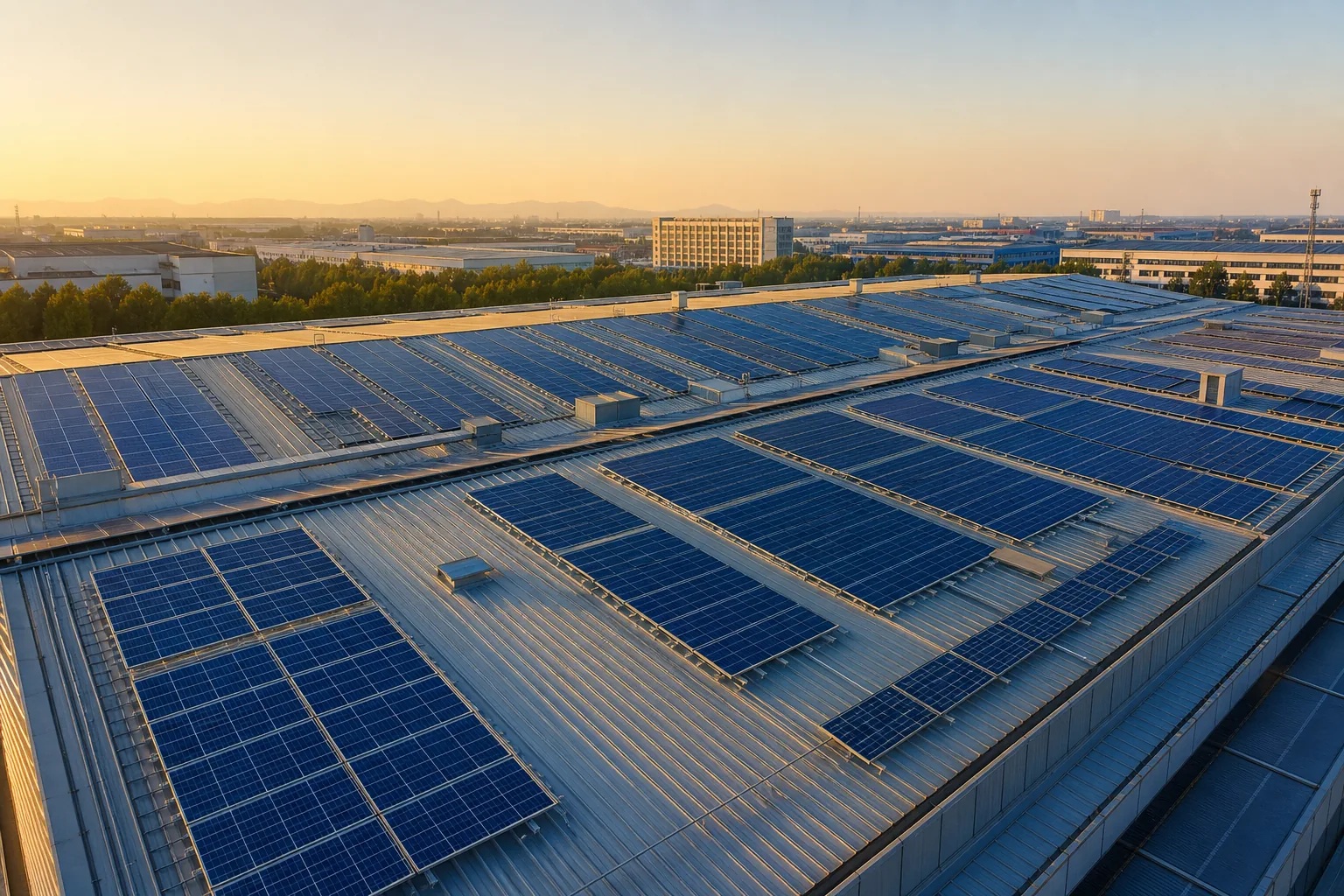

适用于工商业厂房、物流仓储等彩钢瓦屋面分布式项目；夹具型号、导轨跨度与锚固点距以屋面结构复核与风吸计算为准。
彩钢瓦屋顶支架以铝合金导轨 + 专用彩钢瓦夹具、6005-T5 导轨、304 不锈钢夹具螺栓为核心配置，适用于屋顶光伏支架体系中的典型工程边界。
PV-ROOF-01 推荐档位参考：型号 SYS-PV-R01-S，夹具间距参考 0.8–1.2 m，结构 轻型；其余档位见下表。
节点深化
典型节点示意与说明，项目深化节点以计算书与施工图纸为准。

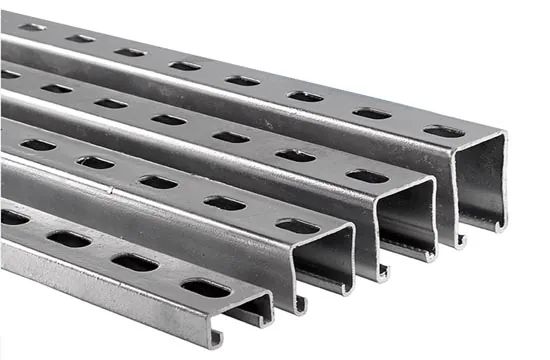

导轨与组件压块
彩钢瓦屋顶支架：导轨接长、接地垫片与边中压块按组件边框与扭矩要求安装。
规格参数
彩钢瓦屋顶支架的关键参数与工程边界如下，最终值以项目结构计算书与深化图纸为准。
参考型号 SYS-PV-R01
屋面类型 梯形彩钢瓦、角驰瓦、直立锁边板
结构形式 铝合金导轨 + 专用彩钢瓦夹具
主要材料 6005-T5 导轨、304 不锈钢夹具螺栓
安装方式 非穿透夹具式（优先）、短钉穿透（按复核）
组件排布 横装 / 竖装，南北坡均可
设计依据 屋面恒载余量、风吸效应、檩条间距
以上参数为彩钢瓦屋顶支架（PV-ROOF-01）公开资料整理；未列明项目边界应在咨询阶段补充荷载、布置与接口条件。
规格选型参考
| 型号 | 夹具间距参考 | 结构 | 建议用途 | 备注 |
|---|---|---|---|---|
| SYS-PV-R01-S | 0.8–1.2 m | 轻型 | 小阵列 / 低风区 | 常规 |
| SYS-PV-R01-M | 0.6–1.0 m | 常规 | 常用工商业彩钢瓦 | 最常用 |
| SYS-PV-R01-L | 0.5–0.8 m | 加密 | 高风吸区 | 核檩条 |
| SYS-PV-R01-H | 按计算 | 加强 | 老旧 / 薄板屋面 | 结构检测 |
上表为本型号常规规格档位参考，最终截面、间距与节点以项目结构计算书为准。
选型边界
说明本型号优先适用条件、工程边界及与同品类其他型号的区分要点。
- 优先选用条件：匹配梯形瓦、角驰与直立锁边等板型，夹具 + 导轨减少穿透。（PV-ROOF-01）
- 适用边界：铝合金导轨 + 专用彩钢瓦夹具；梯形彩钢瓦、角驰瓦、直立锁边板；非穿透夹具式（优先）、短钉穿透（按复核）。
- 与同品类其他型号区分：需「混凝土屋面支架」场景时改选 PV-ROOF-02；需「屋面铝合金导轨系统」场景时改选 PV-ROOF-03。
- 系列定位：常规供货与快速排产；不适用超出本型号结构边界或荷载等级的场景。
常见问题
围绕彩钢瓦屋顶支架（PV-ROOF-01）的结构、接口与资料索取说明。
彩钢瓦屋顶支架的结构形式如何理解？
PV-ROOF-01 采用铝合金导轨 + 专用彩钢瓦夹具布置，需结合屋顶光伏支架项目的风、雪、地震与安装接口条件完成结构验算。
彩钢瓦屋顶支架对基础或屋面有什么要求？
本型号常见接口为非穿透夹具式（优先）、短钉穿透（按复核）。深化阶段应核对承载力、防水或锚固边界，并按计算书确定最终节点。
彩钢瓦屋顶支架的材质与防腐如何选型？
常规配置为 6005-T5 导轨、304 不锈钢夹具螺栓。沿海、化工或高腐蚀环境可在品类页材质说明基础上提升防腐等级。
设计与计算说明
彩钢瓦屋顶支架（PV-ROOF-01）的结构与连接设计应满足屋面恒载余量、风吸效应、檩条间距，并按最不利荷载组合验算。
上表为本型号常规规格档位参考，最终截面、间距与节点以项目结构计算书为准。
PV-ROOF-01 的结构形式（铝合金导轨 + 专用彩钢瓦夹具）需在深化阶段结合现场基础、安装接口与运维通道复核。
技术资料与认证
彩钢瓦屋顶支架（PV-ROOF-01）的数据表、图纸、模型与检测报告可按项目需求提供。
检测与认证
阳极氧化 / 热镀锌膜厚检测报告 PDF
项目资料按需提供
当前页面未放置彩钢瓦屋顶支架（PV-ROOF-01）可直接下载的通用文件。请提交项目条件，我们将按型号与工程边界提供适用的数据表、CAD 图纸或 BIM 模型。
