成套节点交付
驱动座、主梁接头、檩条座与锁定件按 SYS-PV-T 系统配套，减少现场散件匹配偏差。
产品简介
覆盖驱动、立柱、檩条与连接节点，支持成套交付。
【PV-TRACK-02】在本系列中定位为大跨距或高荷载边界配置，适用于单轴跟踪式支架体系中第 2 档典型工程边界。

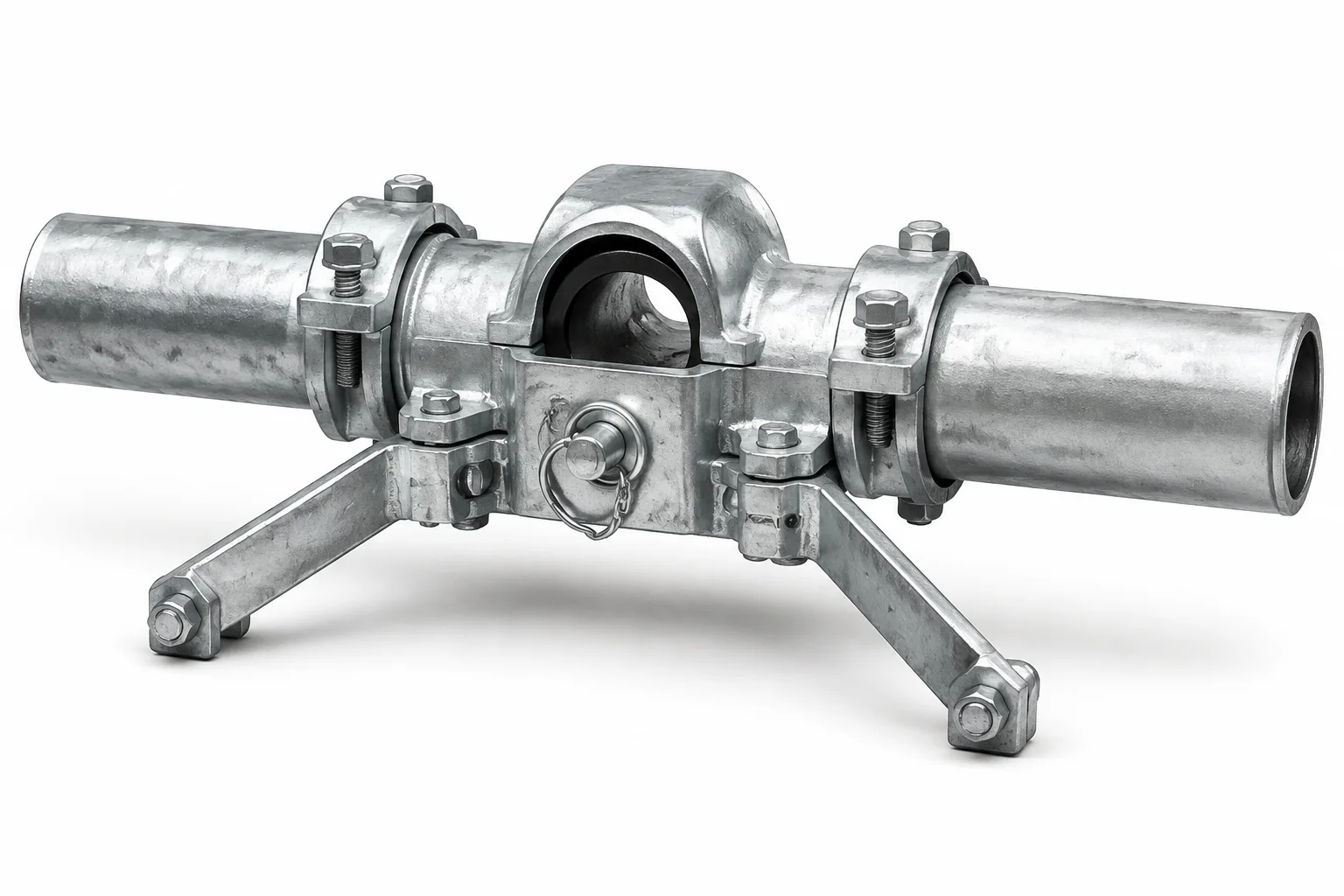

跟踪连接组件提供驱动安装座、主梁拼接件、檩条固定座、锁定销及电气接地配件等标准化节点，便于工厂预装配与现场快装。
连接件规格与主梁截面、驱动型号配套；批量项目可按驱动分区编号供货。
核心配置为 Q355B / Q235B 钢件、8.8 级高强螺栓，表面处理以热浸镀锌为主，关键件可选达克罗。
核心优势
与驱动截面对齐
部件组合按回转 / 推杆与扭矩管弯矩区分别选型，避免通用件硬套。
节点可深化
主梁拼接、轴承座锁定与接地接口可按项目图纸复核，支持工厂预装配。
资料闭环
询价、BOM、分区编号与图纸共用 PV-TRACK-02 / SYS-PV-T02 识别。
系统组成
面向单轴跟踪阵列，重点处理主轴、驱动、轴承与控制系统之间的连接关系。
扭矩管 / 主梁
传递旋转与弯矩，拼接区优先核对 SYS-PV-T02-J。

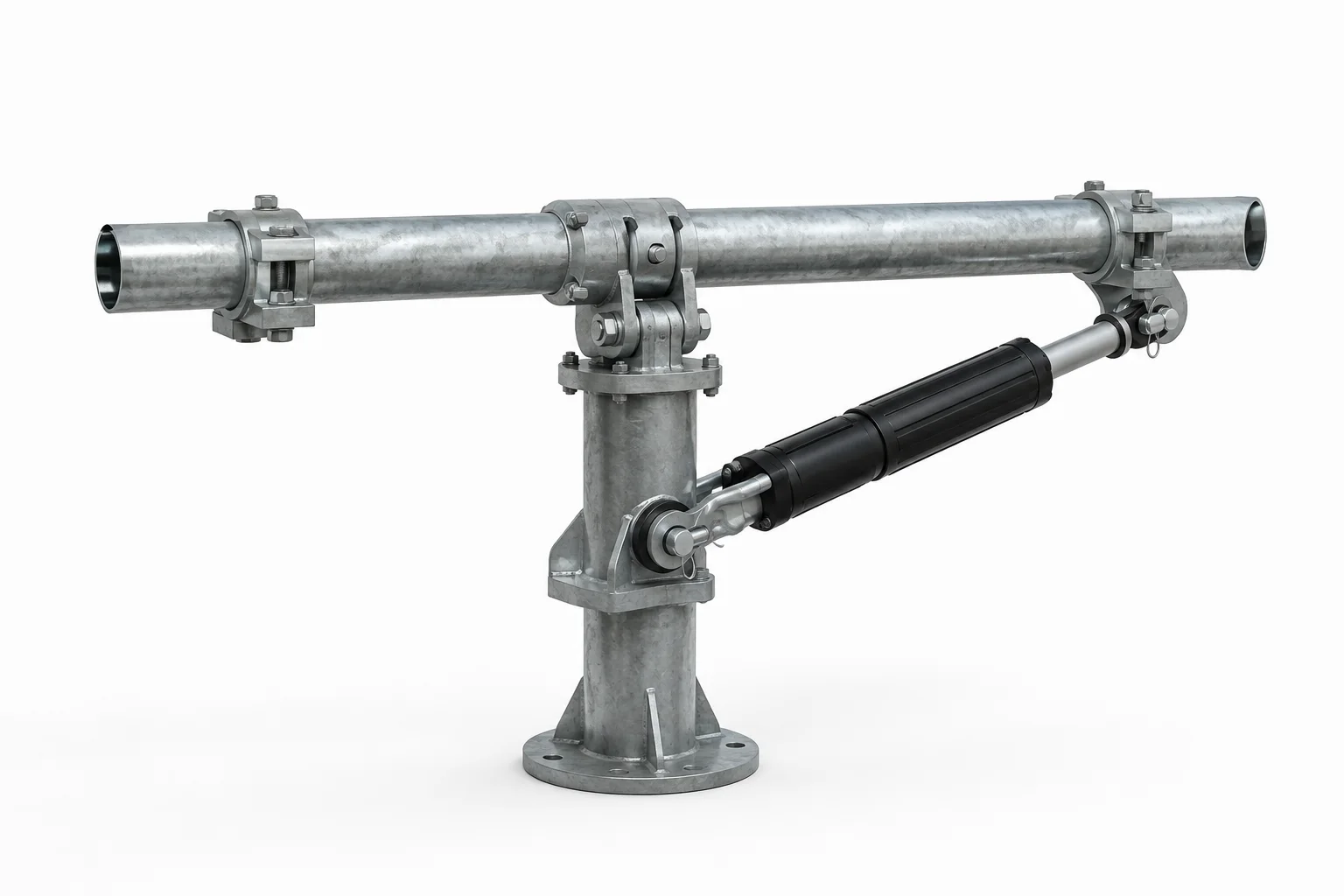

驱动单元
回转驱动或线性推杆，安装节点优先核对 SYS-PV-T02-D。
轴承座与锁定
支承转动并在大风保护工况承担机械锁定。
檩条与固定座
固定组件并与主梁连接，按排布与风荷载复核。
控制器接口
策略执行与通信接入，在电气设计阶段同步确认。

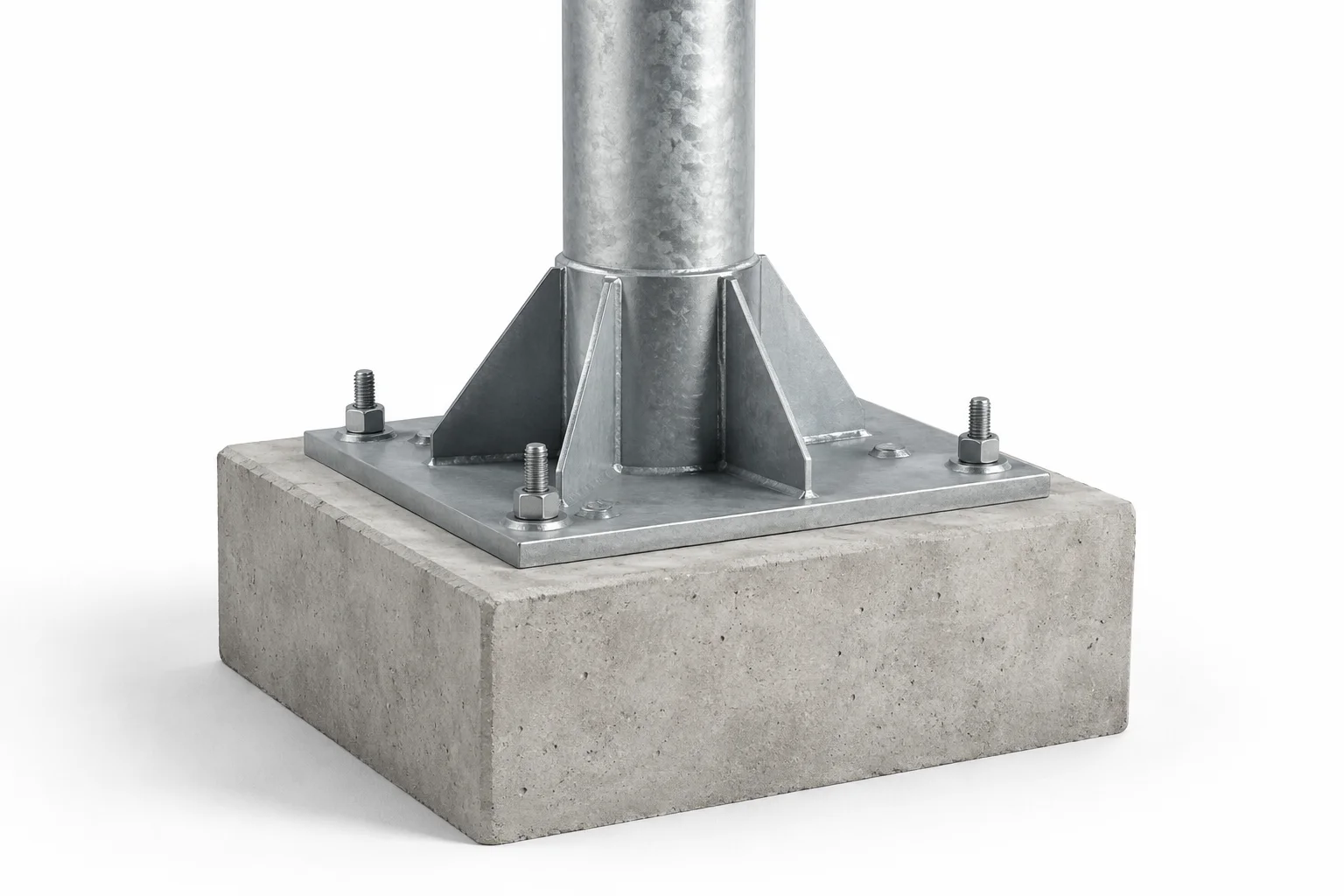

基础接口
桩基 / 混凝土等项目基础形式，与驱动荷载共同校核。
节点深化
典型节点示意与说明，项目深化节点以计算书与施工图纸为准。
主梁拼接接头
两段主梁通过法兰或套筒接头连接，保证扭转刚度与弯矩传递；弯矩区优先选用 SYS-PV-T02-J。
立柱轴承座与锁定
轴承座传递旋转与荷载；大风保护工况下机械锁定须可靠承载，并与驱动座套配套。
檩条固定座
檩条座将组件荷载导入主梁；间距与风吸复核后与 SYS-PV-T 系统配套供货。
规格参数
规格层合并现站公开硬数据与 v4.1 工程控制 / 数据状态；最终值以项目结构计算书与深化图纸为准。
| 规格参数 | 本产品规格 / 参考值 | 工程控制 | 数据状态 |
|---|---|---|---|
| 产品编号 | PV-TRACK-02 | 用于询价、BOM 与图纸一致性识别 | 现站产品编号 |
| 参考型号 | SYS-PV-T02 | 按项目图纸 / 计算书确认 | 现站系列对比 |
| 常用部件 | 驱动座、主梁接头、檩条座、锁定件 | 按驱动分区与主梁截面配套 | 现站公开 |
| 结构形式 | 驱动 / 立柱 / 檩条 / 连接组件 | 按项目图纸 / 计算书确认 | 现站公开 / 标准化整理 |
| 主要材料 | Q355B / Q235B 钢件、8.8 级高强螺栓 | 按项目图纸 / BOM 确认 | 现站公开 |
| 表面处理 | 热浸镀锌，关键件可选达克罗 | 按环境腐蚀等级确认 | 现站公开 |
| 配套驱动 | 回转驱动、线性推杆（按系统匹配） | 与驱动容量、排长共同选型 | 现站公开 |
| 交付形式 | 标准件 + 分区编号套装 | 批量项目按驱动分区编号供货 | 现站公开 |
| 跟踪角度 | 按项目纬度、发电策略与机械边界确定 | 控制策略 / 驱动行程校核 | 按项目确定 |
| 基础接口 | 桩基 / 混凝土 / 项目基础形式 | 地质、抗拔与驱动荷载共同校核 | 按项目确定 |
| 保护策略 | 大风保护 / 锁定 / 阻尼按型号与控制策略配置 | 按项目图纸 / 计算书确认 | 现站公开 / 标准化整理 |
| 设计依据 | 纬度、组件排布、风雪荷载、控制策略、地质与阵列长度 | 按项目图纸 / 计算书确认 | 现站公开 / 标准化整理 |
以上参数为跟踪连接组件（PV-TRACK-02）公开资料与 v4.1 规格层合并整理；未列明项目边界应在咨询阶段补充荷载、布置与接口条件。网页未公开的最终工程值保留为「按项目确定」。
规格选型参考
| 型号 | 部件组合 | 配套 | 建议用途 | 备注 |
|---|---|---|---|---|
| SYS-PV-T02-D | 驱动座套 | 回转 / 推杆 | 驱动安装节点 | 最常用 |
| SYS-PV-T02-J | 主梁接头 | 扭矩管 / 梁 | 主梁拼接 | 核弯矩区 |
上表为现站公开档位；同系列其他档位请在品类页对比表查看，最终参数以项目结构计算书为准。
控制与保护策略

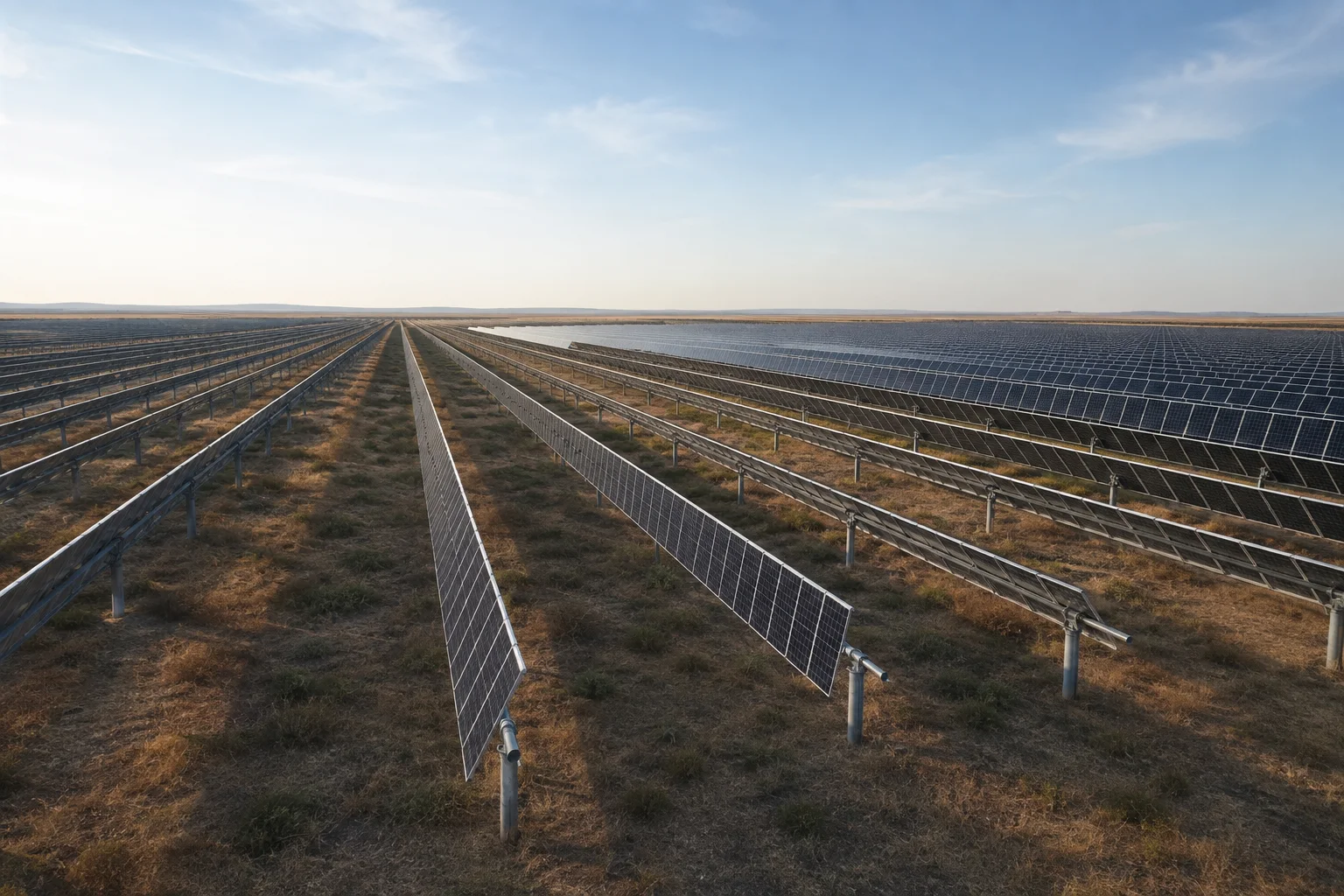

驱动分区
按排长、地形和驱动容量确定单驱或多驱配置，连接件按分区编号供货。

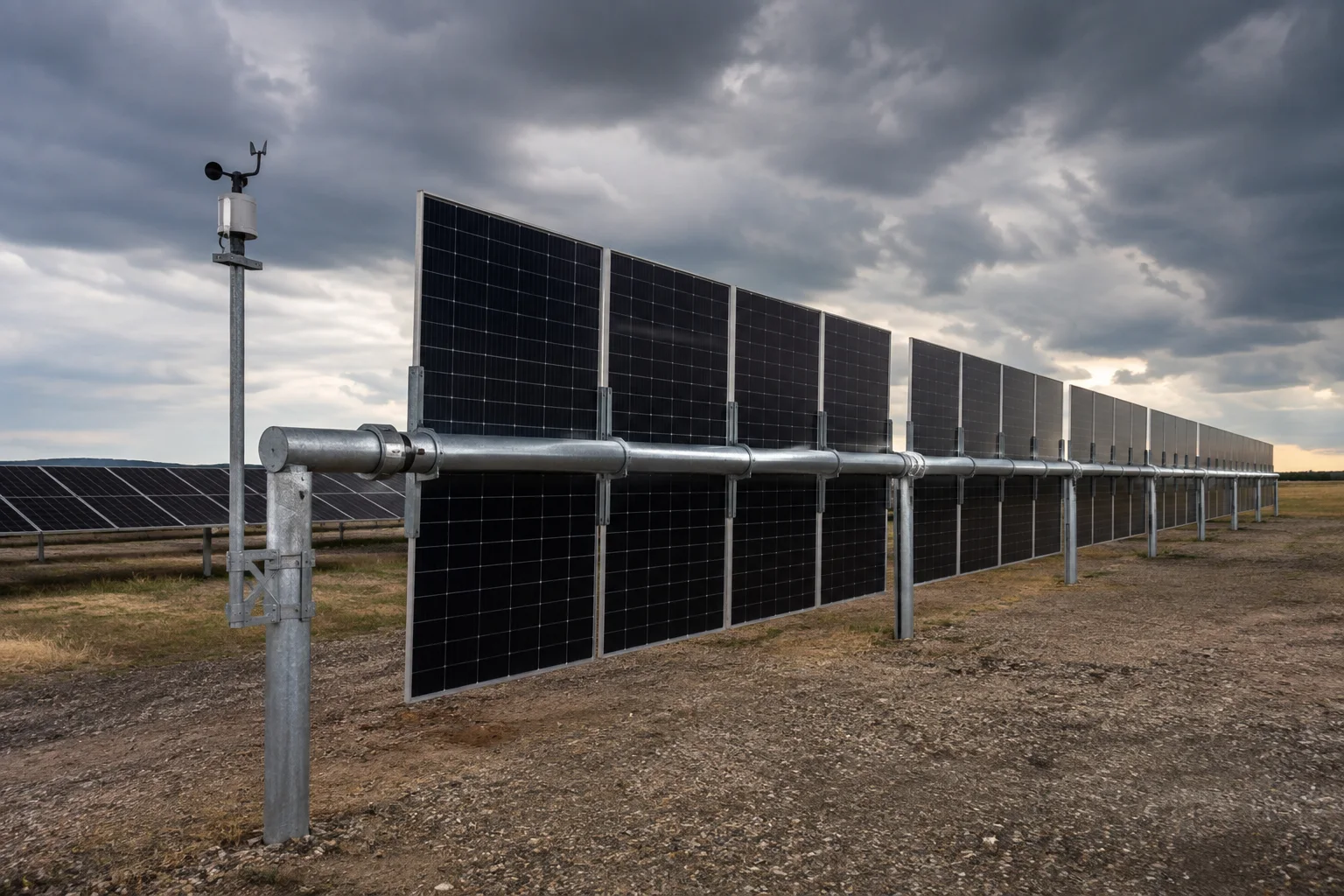

极端天气
高风、冰雪或维护状态应配置明确的保护姿态与机械锁定逻辑。

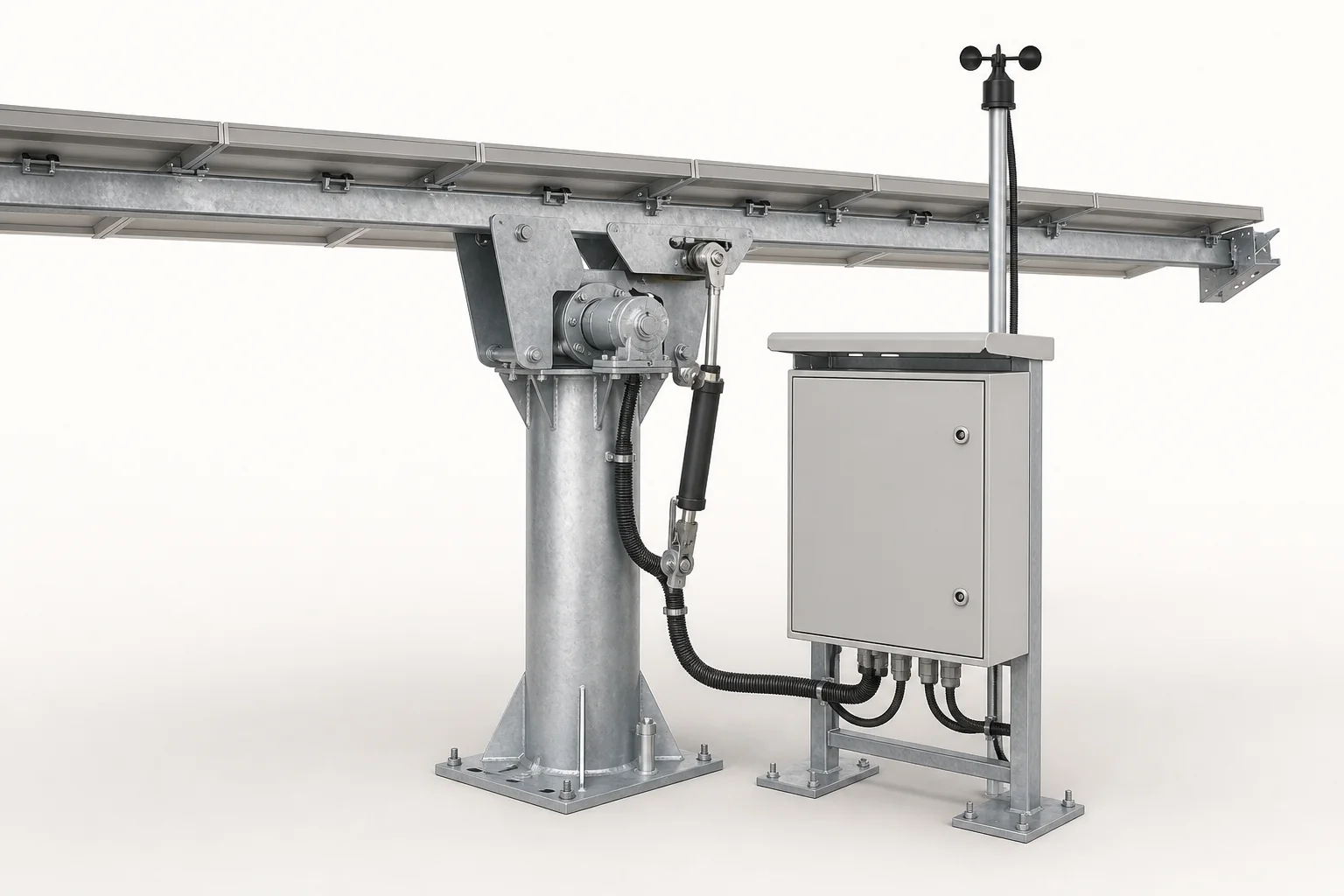

控制接入
控制器、风速仪、通信与 SCADA 接口需在电气设计阶段同步确认。
选型边界
说明本型号优先适用条件、工程边界及与同品类其他型号的区分要点。
- 优先选用条件：覆盖驱动、立柱、檩条与连接节点，支持成套交付。（PV-TRACK-02）
- 适用边界：连接件、驱动配套、成套供货；材料 Q355B / Q235B + 8.8 级高强螺栓；表面热浸镀锌（关键件可达克罗）。
- 与同品类其他型号区分：需「单轴跟踪支架」整机场景时改选 PV-TRACK-01；需「双排组件跟踪支架」场景时改选 PV-TRACK-03。
- 系列定位：大跨距或高荷载边界；不适用超出本型号结构边界或荷载等级的场景。
常见问题
围绕跟踪连接组件（PV-TRACK-02）的结构、接口与资料索取说明。
跟踪连接组件和同系列其他型号的主要区别是什么？
本型号聚焦驱动座、主梁接头、檩条座与锁定件等连接节点成套交付，而不是整机跟踪结构。若项目主要约束是整机排布或双排共梁，应改选 PV-TRACK-01 / 03。
选用前需要提供哪些参数？
至少需要确认主梁截面、驱动方式（回转 / 推杆）、排长、设计风速、坡度 / 地形、控制接入与基础形式。对象尺寸与结构形式会直接影响节点、规格和 BOM。
材质与防腐如何选型？
常规配置为 Q355B / Q235B 钢件、8.8 级高强螺栓，热浸镀锌；关键件可选达克罗。沿海、化工或高腐蚀环境需单独提升防腐等级。
哪些内容必须在深化设计阶段确认？
建议重点确认主梁拼接弯矩区、驱动安装座、轴承座锁定、安装接口及现场净空；网页示意不替代项目计算和确认图纸。
设计与计算说明
跟踪连接组件（PV-TRACK-02）的连接与锁定设计应满足驱动扭矩、主梁弯矩、风保护锁定与基础反力组合验算。
SYS-PV-T02-D / SYS-PV-T02-J 为常规公开档位参考，最终截面、孔位、螺栓等级与防腐以项目结构计算书与 BOM 为准。
未在现站公开的跟踪角度、基础尺寸等工程值统一按项目确定，不以网页示例作为最终依据。
技术资料与认证
跟踪连接组件（PV-TRACK-02）的数据表、图纸、模型与检测报告可按项目需求提供。
检测与认证
热镀锌层厚度检测报告 PDF
项目资料按需提供
当前页面未放置跟踪连接组件（PV-TRACK-02）可直接下载的通用文件。请提交项目条件，我们将按型号与工程边界提供适用的数据表、CAD 图纸或 BIM 模型。
数据表与安装手册CAD 图纸BIM 模型
索取项目资料 应用场景
平地跟踪电站

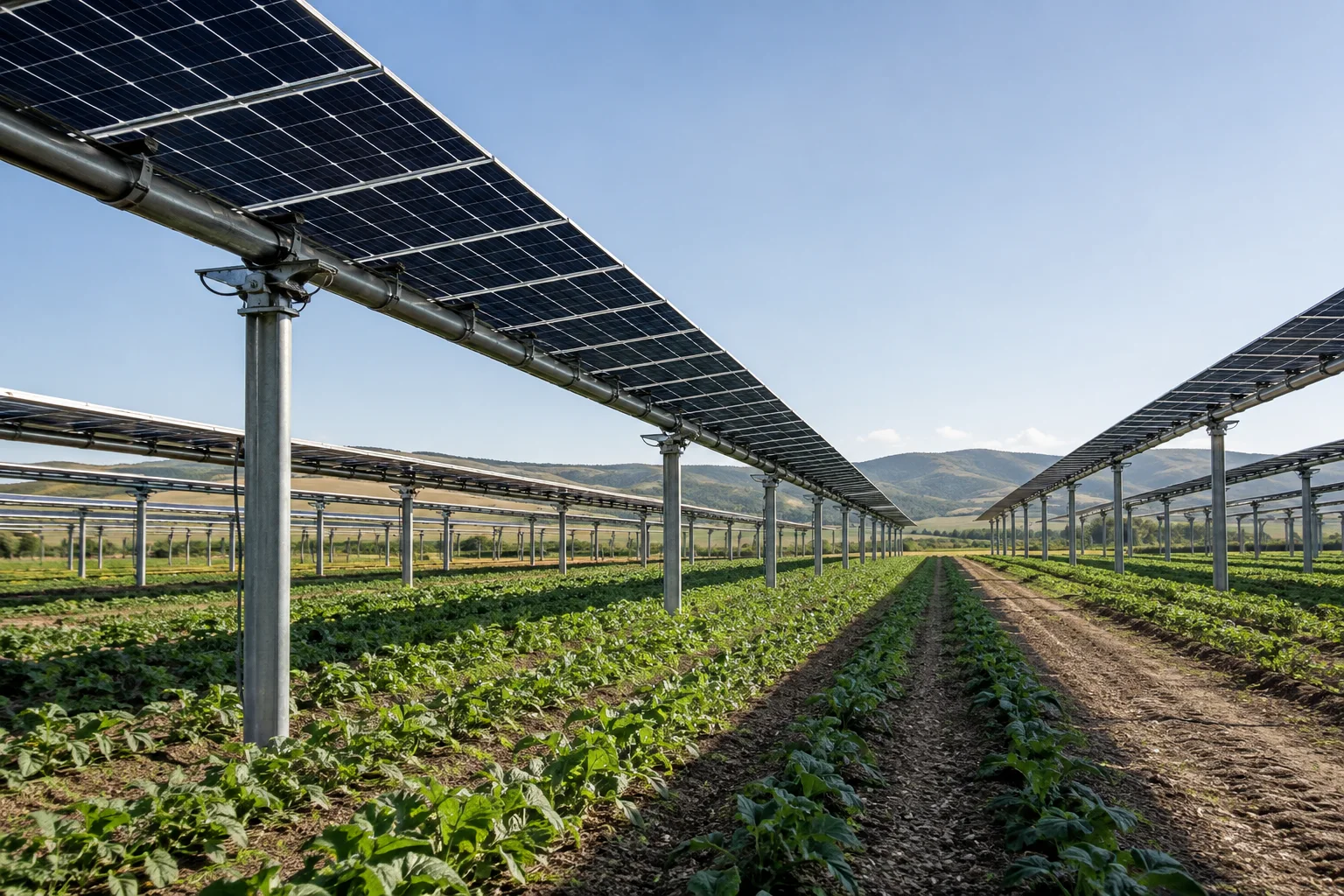

农光跟踪项目

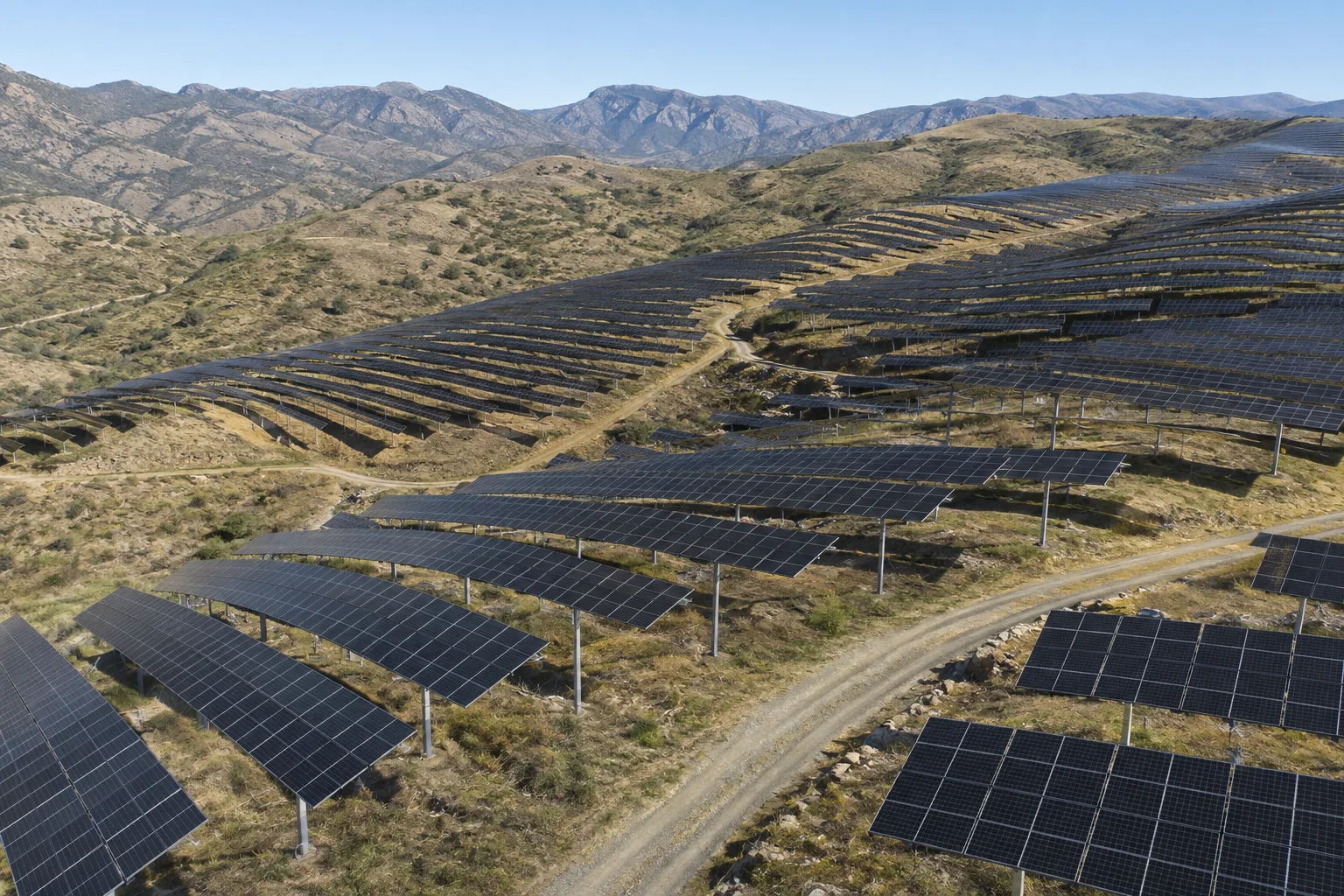

复杂地形跟踪阵列
项目咨询 / RFQ
提交跟踪专项条件，便于匹配驱动分区、连接档位与保护策略。
